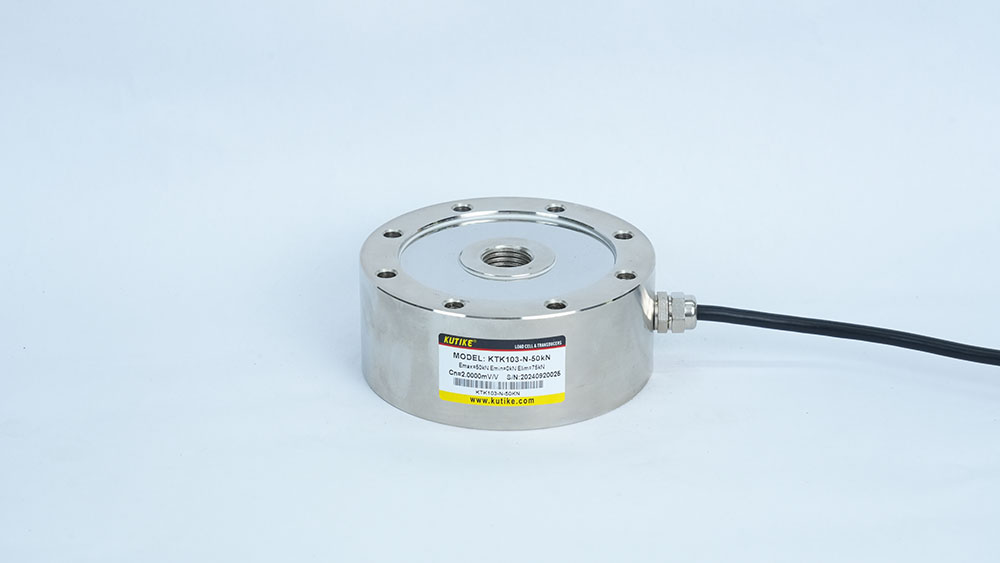

产品特点：KTK103-N内螺纹轮辐式称重传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。
产品用途：KTK103-N内螺纹轮辐式称重传感器皮带秤、料斗秤及材料力学试验机等测力设备等。
量程：10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)

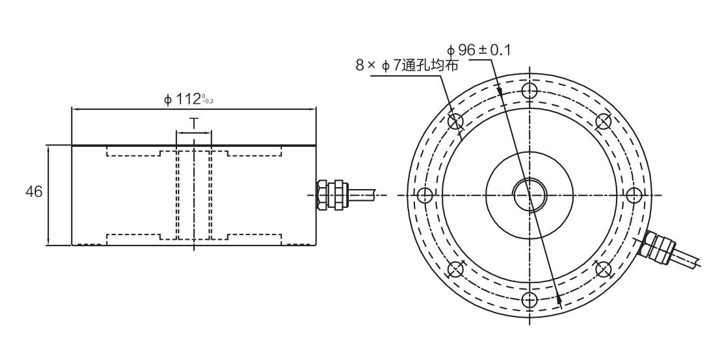

技术参数及产品尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 1,2,3,5,10(t) |
2 | 灵敏度 | 2.0±0.004mV/V |
3 | 零点输出 | ±1.0%F.S |
4 | 温度灵敏度漂移 | 0.0016%F.S/℃ |
5 | 温度零点漂移 | 0.02%F.S/℃ |
6 | 输入阻抗 | 725±10Ω |
7 | 输出阻抗 | 700±5Ω |
8 | 绝缘阻抗 | ≥5000MΩ |
9 | 补偿温度范围 | -10~40℃ |
10 | 适用温度范围 | -35~80℃ |
11 | 安全过载 | 120％F.S |
12 | 极限载荷 | 150%F.S |
13 | 材质 | 合金钢 |
14 | 激励电压 | 10V(DC) |
15 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |
量程（kN） | 量程（t） | T |
10 , 20 | 1 , 2 | M16×2 |
30 , 50 | 3 ，5 | M20×2 |
100 | 10 | M24×2 |
