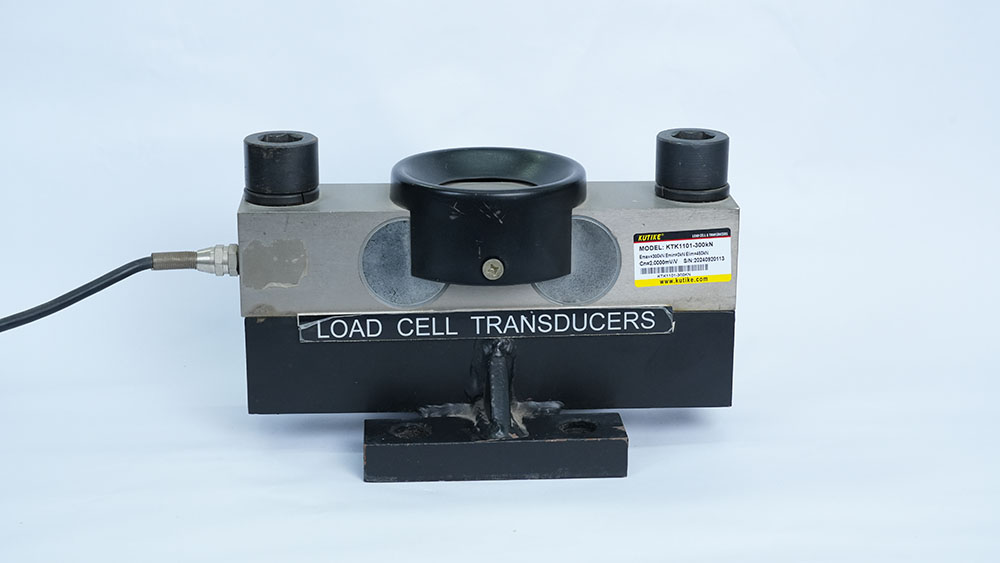

产品特点：KTK1101桥式称重传感器采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便、互换性好。有良好的防潮密封，适应恶劣工作环境。
产品用途：KTK1101桥式称重传感器可用于电子汽车衡，轨道衡，料斗秤及各种专用衡器适用于重量、力值测量的各个领域。
量程：50kN(5t）、100kN(10t)、200kN(20t)、300kN(30t)、400kN(40t)、500kN(50t）
技术参数：
序号 | 产品技术参数 | |
1 | 额定载荷 | 50-500kN |
2 | 综合精度 | 0.02%F.S |
3 | 灵敏度 | 2.0mV/V |
4 | 零点平衡 | ±1%F.S |
5 | 蠕变 | ±0.02%F.S/30min |
6 | 零点温度影响 | ±0.02%F.S/10℃ |
7 | 输出温度影响 | ±0.03%F.S/10℃ |
8 | 输入阻抗 | 780±10Ω |
9 | 输出阻抗 | 701±2Ω |
10 | 绝缘阻抗 | ≥5000MΩ |
11 | 工作温度范围 | -10~65℃ |
12 | 安全过载 | 150％F.S |
13 | 材质 | 合金钢 |
14 | 推荐工作电压 | 10VDC |
15 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |

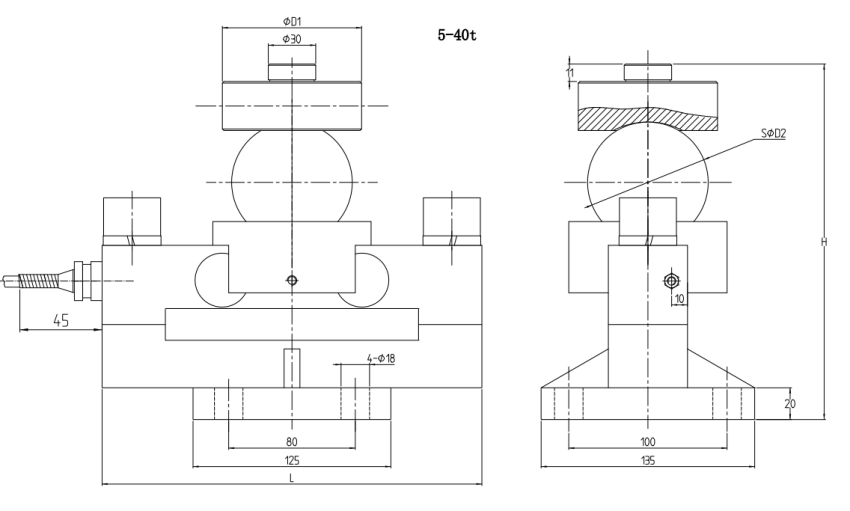

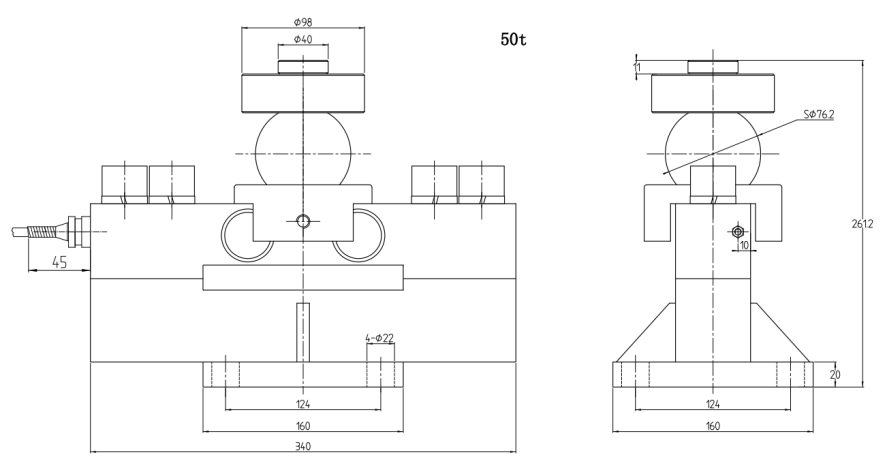

型号 | 量程(kN) | 量程（t） | D1 | D2 | H | L |
KTK1101 | 50 | 5 | 68 | 50.8 | 168.8 | 224 |
100-300 | 10-30 | 85-88 | 76.2 | 224.7 | 240 | |
400 | 40 | 88 | 76.2 | 230.7 | 240 |
